Matplotlib 中散点图中标记的大小由函数 scatter() 的 s 关键字参数控制，其中 s 是标量或数组。

函数 scatter() 的 s 关键字参数

scatter 函数的语法：

matplotlib.pyplot.scatter(x, y,
                          s=None,
                          c='b',
                          marker='o',
                          cmap=None,
                          norm=None,
                          vmin=None,
                          vmax=None,
                          alpha=None,
                          linewidths=None,
                          faceted=True,
                          verts=None,
                          hold=None,
                          **kwargs)

其中，s 是标量或长度与 x 和 y 相同的数组，用于设置 markersize。默认标记大小为 rcParams['lines.markersize'] ** 2。根据文档，s 是标记大小的平方。

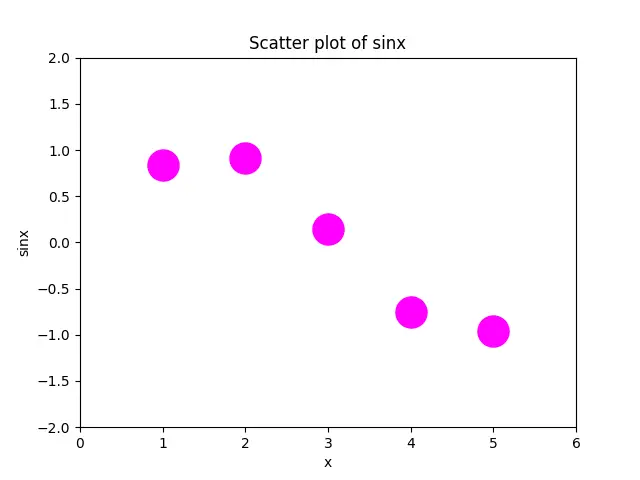

为所有点设置相同的标记大小

import numpy as np
import matplotlib.pyplot as plt

x = [1,2,3,4,5]
y=np.sin(x)

plt.scatter(x,y,s=500,c='magenta')

plt.title('Scatter plot of sinx')
plt.xlabel('x')
plt.ylabel('sinx')
plt.xlim(0,6)
plt.ylim(-2,2)
plt.show()

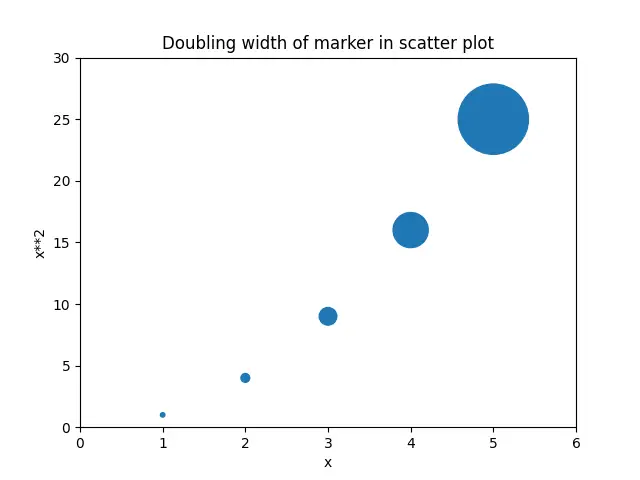

不一致地增加点的标记大小

为了使标记的宽度（或高度）加倍，我们需要将 s 增加 4 倍，因为 A = W*H => (2W)*(2H)= 4A。

import matplotlib.pyplot as plt
x = [1,2,3,4,5]
y = [a**2 for a in x]
s = [10*4**n for n in range(len(x))]
plt.scatter(x,y,s=s)
plt.title('Doubling width of marker in scatter plot')
plt.xlabel('x')
plt.ylabel('x**2')
plt.xlim(0,6)
plt.ylim(0,30)
plt.show()

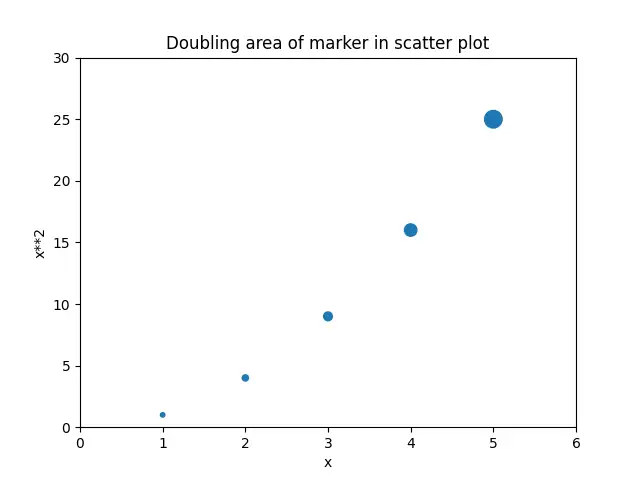

要使标记的面积增加一倍，我们将 area 增加 2 倍，以便标记尺寸随 area 线性缩放。

import matplotlib.pyplot as plt
x = [1,2,3,4,5]
y = [a**2 for a in x]
s = [10*2**n for n in range(len(x))]
plt.scatter(x,y,s=s)
plt.title('Doubling area of marker in scatter plot')
plt.xlabel('x')
plt.ylabel('x**2')
plt.xlim(0,6)
plt.ylim(0,30)
plt.show()

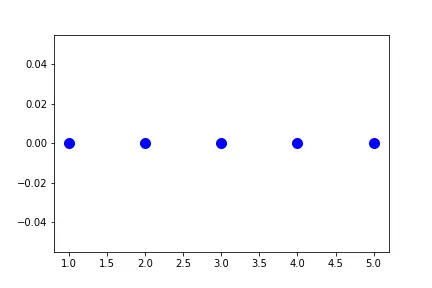

Matplotlib plot 方法中用 markersize 参数以控制大小

import matplotlib.pyplot as plt

x = [1,2,3,4,5]
y = [0]*len(x)

plt.plot(x,y, 'bo', markersize=10)
plt.show()

在这里，圆的面积由 markersize 参数控制。
