我们可以在调用了 scatter()和 plot()之后，通过调用 show()来连接直线的散点，并使用 line 和 point 属性调用 plot()，然后使用关键字 zorder 来指定绘图顺序。

在调用 scatter()和 plot()之后调用 show()

matplotlib.pyplot.scatter(x, y)，其中 x 是 x 坐标序列，而 y 是 y 坐标序列会创建点的散点图。要按顺序连接这些散点图的点，请调用 matplotlib.pyplot.plot(x, y)，使 x 和 y 与传递给 scatter() 函数的点相同。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(0,5,50)
y=np.sin(2 * np.pi * x)

plt.scatter(x, y)
plt.plot(x, y)
plt.title("Connected Scatterplot points with line")
plt.xlabel("x")
plt.ylabel("sinx")
plt.show()
figure.tight_layout()

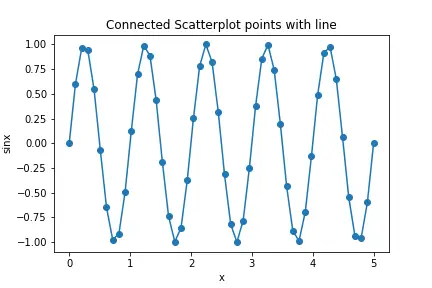

输出：

具有线型属性的 matplotlib.pyplot.plot() 函数

我们也可以通过仅调用 matplotlib.pyplot.plot() 函数以及 linestyle 属性来将 scatterplot 点与直线连接起来。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(0,5,50)
y=np.sin(2 * np.pi * x)

plt.plot(x,y,linestyle='solid',color='blue')
plt.title("Connected Scatterplot points with line")
plt.xlabel("x")
plt.ylabel("sinx")
plt.show()
figure.tight_layout()

输出：

同样，我们也可以尝试其他不同的 linestyles。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(0,5,50)
y=np.sin(2 * np.pi * x)

plt.plot(x, y, 'xb-')
plt.title("Connected Scatterplot points with line")
plt.xlabel("x")
plt.ylabel("sinx")
plt.show()

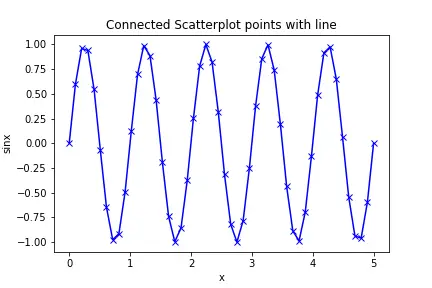

输出：

关键字 zorder 更改 Matplotlib 绘图顺序

我们可以使用关键字 zorder 来设置 Matplotlib 图中的绘制顺序。我们将为 plot 和 scatter 分配不同的顺序，然后颠倒顺序以显示不同的绘制顺序行为。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(0,5,50)
y=np.sin(2 * np.pi * x)

plt.scatter(x,y,color='r',zorder=1)
plt.plot(x,y,color='b',zorder=2)

plt.title("Connected Scatterplot points with line")
plt.xlabel("x")
plt.ylabel("sinx")

plt.show()

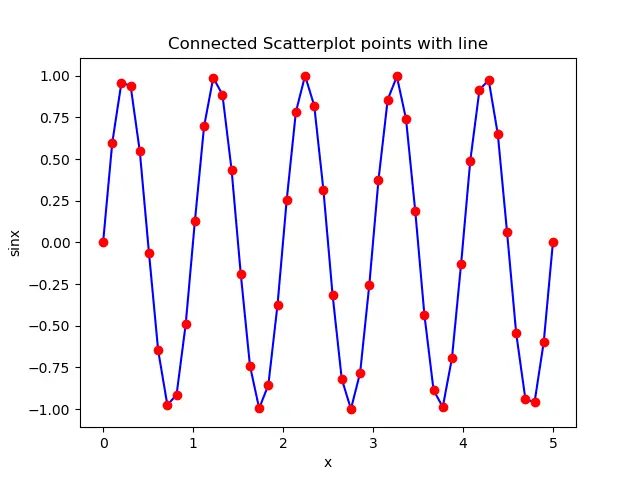

输出：

plot()的顺序为 2，大于 scatter()的顺序，因此，散点图位于线图的顶部。

如果我们颠倒顺序，则线图将位于散点图的顶部。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(0,5,50)
y=np.sin(2 * np.pi * x)

plt.scatter(x,y,color='r',zorder=2)
plt.plot(x,y,color='b',zorder=1)

plt.title("Connected Scatterplot points with line")
plt.xlabel("x")
plt.ylabel("sinx")

plt.show()

输出：
