如何在 Matplotlib 中自动执行图更新
为了在 Matplotlib 中自动执行图更新,我们将更新数据,清除现有图,然后在循环中绘制更新的数据。为了清除现有的绘图,我们使用了几种方法,例如 canvas.draw()和 canvas_flush_events(),plt.draw()和 clear_output()。
canvas.draw()
和 canvas_flush_events()
我们需要配置图形一次。然后,我们可以使用 set_xdata()
和 set_ydata()
更新绘图对象的数据,最后使用 canvas.draw()
更新绘图。
import numpy as np
import time
import matplotlib.pyplot as plt
x = np.linspace(0, 10, 100)
y = np.cos(x)
plt.ion()
figure, ax = plt.subplots(figsize=(8,6))
line1, = ax.plot(x, y)
plt.title("Dynamic Plot of sinx",fontsize=25)
plt.xlabel("X",fontsize=18)
plt.ylabel("sinX",fontsize=18)
for p in range(100):
updated_y = np.cos(x-0.05*p)
line1.set_xdata(x)
line1.set_ydata(updated_y)
figure.canvas.draw()
figure.canvas.flush_events()
time.sleep(0.1)
plt.ion()
打开交互模式。如果未调用,则该图不会更新。
canvas.draw()
是一种基于 JavaScript 来显示图形的方法,而 canvas.flush_events()
也基于 JavaScript 来清除图形。
plt.draw()
更新 Matplotlib 中的图
我们使用 matplotlib.pyplot.draw()
函数来更新已更改的图形,使我们能够以交互方式工作。要更新图,我们需要清除现有图形可以使用 matplotlib.pyplot.clf()
和 matplotlib.axes.Axes.clear()
。
使用 plt.clf()
import numpy as np
import time
import matplotlib.pyplot as plt
x = np.linspace(0, 10, 100)
y = np.cos(x)
plt.ion()
figure, ax = plt.subplots(figsize=(8,6))
line1, = ax.plot(x, y)
plt.title("Dynamic Plot of sinx",fontsize=25)
plt.xlabel("X",fontsize=18)
plt.ylabel("sinX",fontsize=18)
for p in range(100):
updated_y = np.cos(x-0.05*p)
line1.set_xdata(x)
line1.set_ydata(updated_y)
figure.canvas.draw()
figure.canvas.flush_events()
time.sleep(0.1)

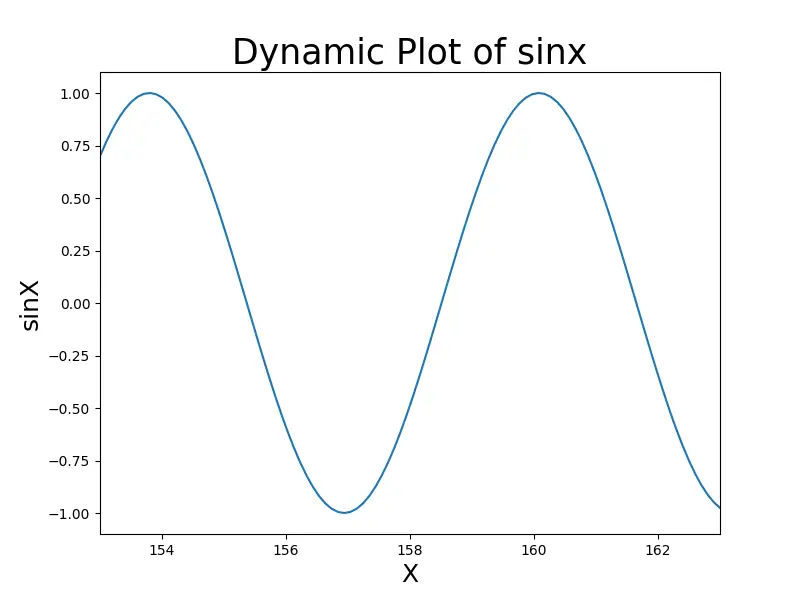

输出:
使用 fig.clear()
import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(0, 10, 100)
y = np.cos(x)
fig = plt.figure()
for p in range(50):
p=3
updated_x=x+p
updated_y=np.cos(x)
plt.plot(updated_x,updated_y)
plt.draw()
x=updated_x
y=updated_y
plt.pause(0.2)
fig.clear()

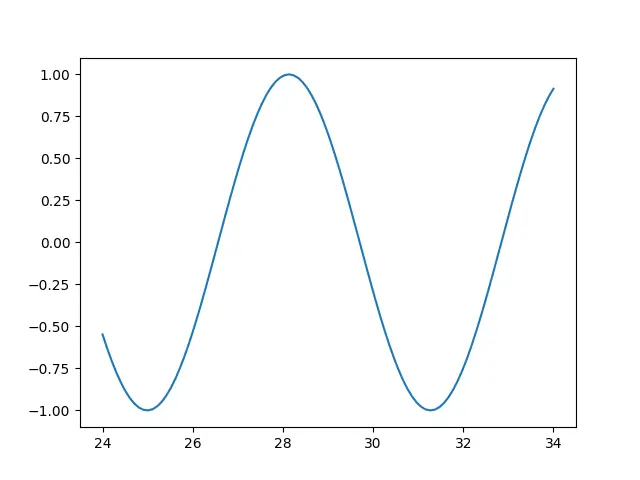

输出:
