本篇文章教你如何将滑块放置在绘图中并进行交互。在使用绘图之前，我们需要设置我们的脚本以使用该库。

从导入 Matplotlib 开始，我们从 random 模块加载 randrange 函数以快速生成一些数据。请记住，你的输出看起来会有所不同。

import matplotlib.pyplot as plt
from random import randrange

data_1 = [randrange(0, 10) for _ in range(0, 10)]

fig, ax = plt.subplots()
p, = ax.plot(data_1)

在 Matplotlib 中的绘图下方放置滑块组件

以下代码显示了我们如何将 Matplotlib 库的 Slider 组件放置在绘图中。

在第一行中，我们创建了一些轴来描述滑块的放置位置。请参阅 Axes 文档页面 以查看这些数字的作用。

接下来，我们制作一个新的滑块对象并填写一些参数。第一个是滑块的位置和尺寸，我们在第二个参数中对其进行标记。

接下来的参数描述滑块，valmin 是最小值，valmax 是最大值，valinit 是起始值。最后，我们调整绘图位置，使绘图和滑块不重叠。

代码：

axfreq = plt.axes([0.1, 0.1, 0.8, 0.05])
slider = Slider(
    ax=axfreq,
    label='Offset',
    valmin=-5,
    valmax=5,
    valinit=0,
)
plt.subplots_adjust(left=0.1, bottom=0.25)
plt.show()

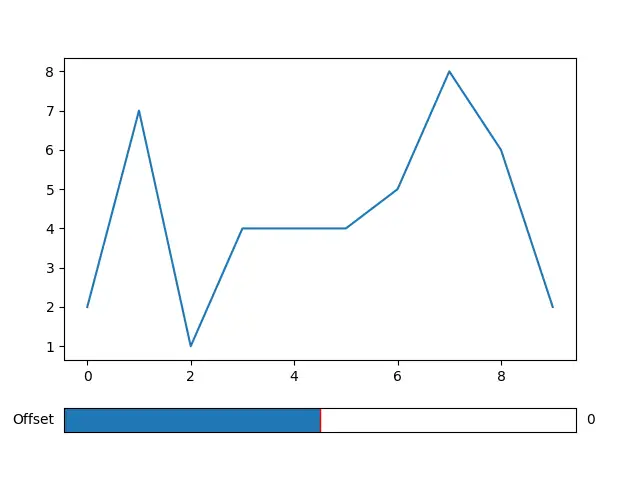

输出：

如你所见，绘图下方有一个滑块。你可以滑动它，但没有任何反应，因为它在更改事件中没有连接到任何东西。

我们将在下一部分中对此进行介绍。

将滑块事件与 Matplotlib 中的函数连接起来

要捕获幻灯片更改，我们需要将 Slider onchange 事件连接到一个函数。我们将调用滑块上的 on_changed 函数，该函数应在发生某些事情时执行。

请记住省略括号，因为你只传递函数对象。更新函数中的 val 参数将获取滑块值。

def update(val):
    # Update Code ...

slider.on_changed(update)

现在我们想在使用滑块时更改绘图。在这个例子中，我们用这两行代码简单地降低或提高图线。

使用 set_ydata、set_data 或 set_data 函数创建它们后，你可以更改绘图。

def update(val):
    data_2 = [x+val for x in data_1]
    p.set_ydata(data_2)

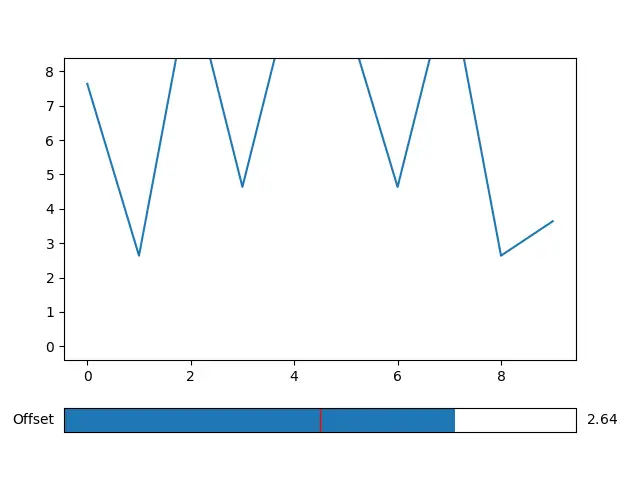

运行此代码并使用滑块后，你会看到类似这样的内容。

输出：

现在我们学习了如何在绘图中放置组件，如何将连接到函数，以及如何更改绘图。

完整代码：

import matplotlib.pyplot as plt
from matplotlib.widgets import Slider
from random import randrange

data_1 = [randrange(0, 10) for _ in range(0, 10)]
data_2 = [randrange(0, 10) for _ in range(0, 10)]

fig, ax = plt.subplots()
p, = ax.plot(data_1)

plt.subplots_adjust(left=0.1, bottom=0.25)

axfreq = plt.axes([0.1, 0.1, 0.8, 0.05])
slider = Slider(
    ax=axfreq,
    label='Offset',
    valmin=-5,
    valmax=5,
    valinit=0,
)

def update(val):
    data_2 = [x+val for x in data_1]
    p.set_ydata(data_2)

slider.on_changed(update)
plt.show()
