我们可以使用 tight_layout()，subplots_adjust() 和 subplot_tool() 方法来更改 Matplotlib 中许多子图的子图大小或间距。我们还可以通过在 subplots() 函数中设置 constrained_layout=True 来更改子图间距。

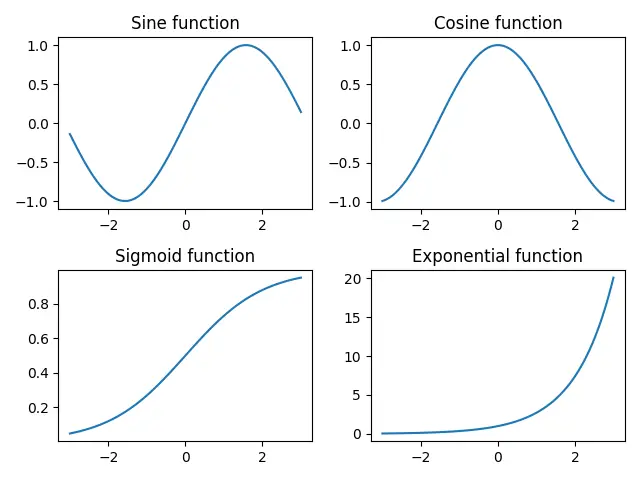

tight_layout() 方法更改 Matplotlib 子图大小和间距

tight_layout() 方法会自动保持子图之间的正确间距。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(-3,3,100)
y1=np.sin(x)
y2=np.cos(x)
y3=1/(1+np.exp(-x))
y4=np.exp(x)

fig, ax = plt.subplots(2, 2)

ax[0, 0].plot(x, y1)
ax[0, 1].plot(x, y2)
ax[1, 0].plot(x, y3)
ax[1, 1].plot(x,y4)

ax[0, 0].set_title("Sine function")
ax[0, 1].set_title("Cosine function")
ax[1, 0].set_title("Sigmoid function")
ax[1, 1].set_title("Exponential function")

fig.tight_layout()
plt.show()

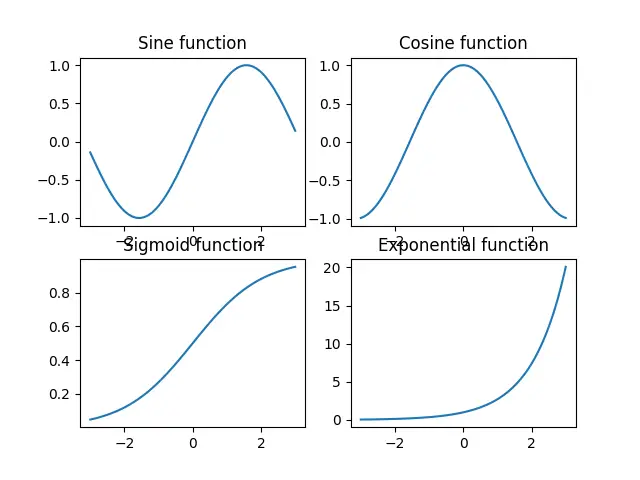

如果我们不使用 tight_layout() 方法，则一行将与下一行的标题重叠。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(-3,3,100)
y1=np.sin(x)
y2=np.cos(x)
y3=1/(1+np.exp(-x))
y4=np.exp(x)

fig, ax = plt.subplots(2, 2)

ax[0, 0].plot(x, y1)
ax[0, 1].plot(x, y2)
ax[1, 0].plot(x, y3)
ax[1, 1].plot(x,y4)

ax[0, 0].set_title("Sine function")
ax[0, 1].set_title("Cosine function")
ax[1, 0].set_title("Sigmoid function")
ax[1, 1].set_title("Exponential function")

plt.show()

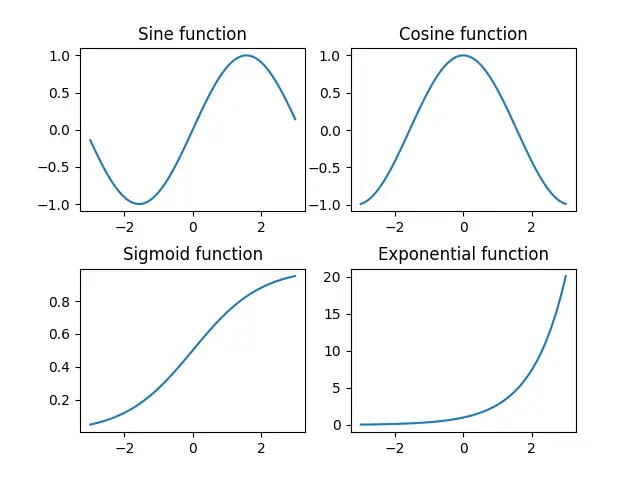

plt.subplots_adjust() 方法更改 Matplotlib 子图间距

我们可以使用 plt.subplots_adjust() 方法来更改子图之间的间距。

import numpy as np
import matplotlib.pyplot as plt

x=np.linspace(-3,3,100)
y1=np.sin(x)
y2=np.cos(x)
y3=1/(1+np.exp(-x))
y4=np.exp(x)

fig, ax = plt.subplots(2, 2)

ax[0, 0].plot(x, y1)
ax[0, 1].plot(x, y2)
ax[1, 0].plot(x, y3)
ax[1, 1].plot(x,y4)

ax[0, 0].set_title("Sine function")
ax[0, 1].set_title("Cosine function")
ax[1, 0].set_title("Sigmoid function")
ax[1, 1].set_title("Exponential function")

plt.subplots_adjust(left=0.125,
                    bottom=0.1,
                    right=0.9,
                    top=0.9,
                    wspace=0.2,
                    hspace=0.35)

plt.show()

plt.subplots_adjust(left=0.125,
                    bottom=0.1,
                    right=0.9,
                    top=0.9,
                    wspace=0.2,
                    hspace=0.35)

wspace 和 hspace 指定子图之间保留的空间。它们分别是轴的宽度和高度的分数。

left，right，top 和 bottom 参数指定了子图的四个边的位置。它们是图形的宽度和高度的比例。

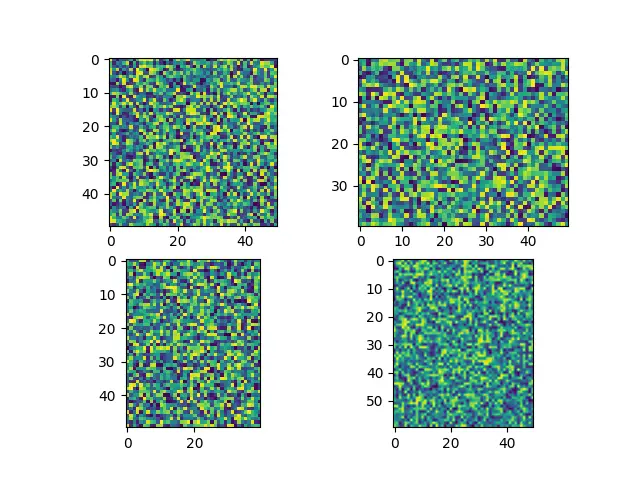

plt.subplot_tool() 方法更改 Matplotlib 子图大小和间距

此方法将启动图形的子图工具窗口。

import numpy as np
import matplotlib.pyplot as plt

im1=np.random.random((50,50))
im2=np.random.random((40,50))
im3=np.random.random((50,40))
im4=np.random.random((60,50))

plt.subplot(221)
plt.imshow(im1)
plt.subplot(222)
plt.imshow(im2)
plt.subplot(223)
plt.imshow(im3)
plt.subplot(224)
plt.imshow(im4)

plt.subplot_tool()
plt.show()

它为用户提供了一种交互式方法来拖动 subplot_tool 中的条以更改子图的布局。

在子图中激活 constrained_layout=True

constrained_layout 会自动调整子图和装饰，使其尽可能地适合图中。

必须在创建子图之前或期间激活 constrained_layout，因为它会在每个绘制步骤之前优化布局。

import numpy as np
import matplotlib.pyplot as plt

a=np.linspace(0,5,100)

figure, axes = plt.subplots(2,2, constrained_layout=True)

axes[0, 0].plot(x, np.exp(a))
axes[0, 1].plot(a, np.sin(a))
axes[1, 0].plot(a, np.cos(a))
axes[1, 1].plot(range(10))

axes[0, 0].set_title("subplot 1")
axes[0, 1].set_title("subplot 2")
axes[1, 0].set_title("subplot 3")
axes[1, 1].set_title("subplot 4")

plt.show()
